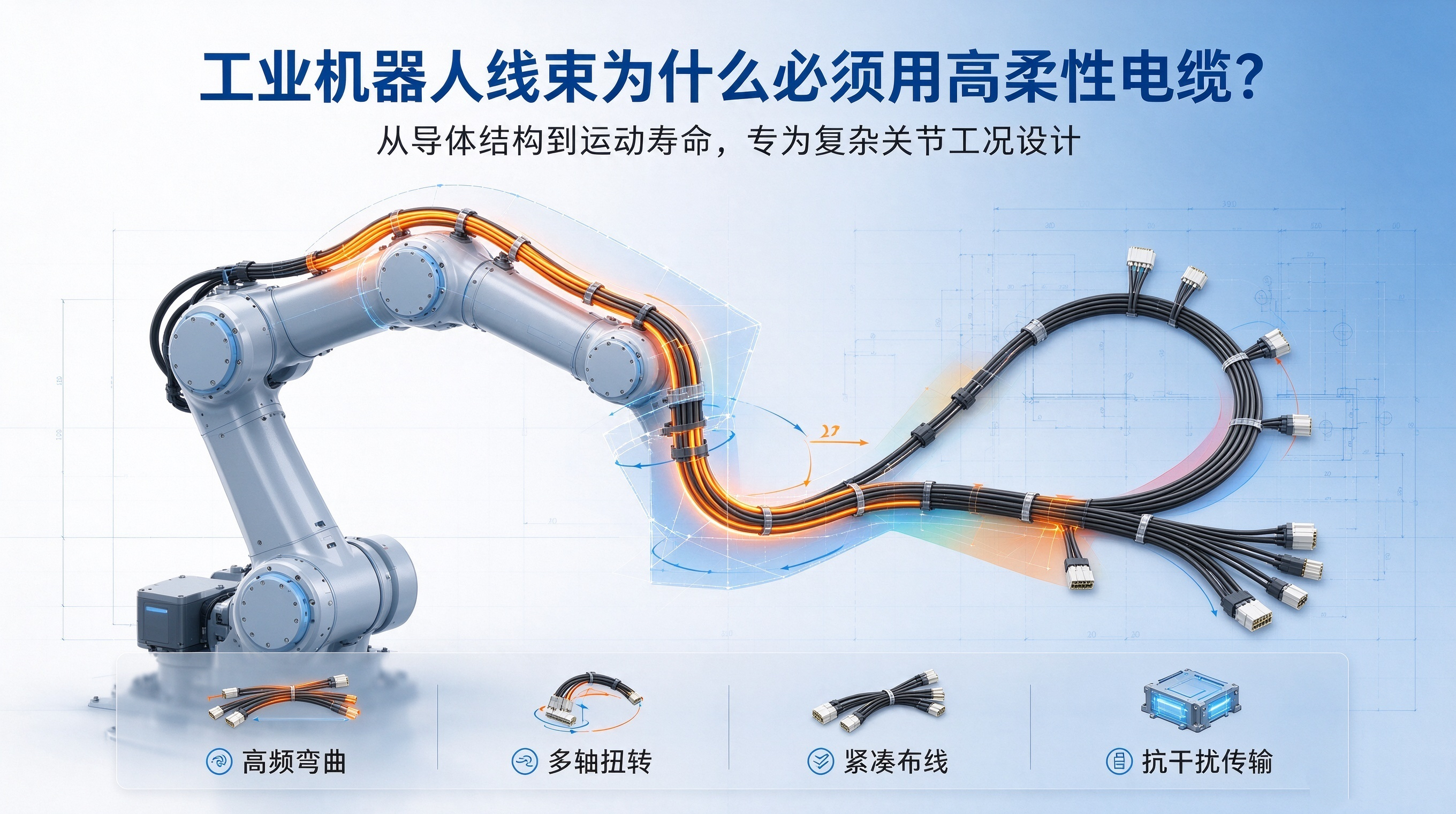

一句话结论：工业机器人线束必须用高柔性电缆的根本原因只有一个——机器人关节承受"弯曲+扭转+拉伸"叠加的三维复合运动，而普通电缆和常规拖链电缆都只针对单平面往复弯曲设计，抗弯不抗扭；采用Class 6超细绞合导体、反向退扭成缆与动态屏蔽的专用高柔性电缆，弯曲寿命可达500万–2000万次，才能匹配机器人8–10年的设计寿命。

普通电缆、甚至常规拖链电缆用在J4–J6手腕关节上，往往数周至数月就出现导体迁移、绝缘开裂、屏蔽撕裂，最终表现为机器人报警、信号丢失甚至撞机。反过来看，电缆本身在线束成本中占比通常不足10%，而一次非计划停机的损失动辄数千至上万元/小时——用采购价省下的30%–50%，远不足以覆盖一次停机与返修的代价。

下面从运动力学、结构设计、电磁兼容、环境适应性与全生命周期成本五个维度，逐一拆解这一结论背后的技术依据，并给出可直接落地的选型标准。

一、什么样的工况必须上高柔性电缆？判断标准只有一条

结论：看电缆承受的应力类型，而不是看它"软不软"。纯弯曲用拖链电缆，含扭转必须用机器人专用抗扭电缆，两者不可互换。

• 静态敷设（控制柜、固定桥架）：选普通柔性电缆（Class 5）即可，重点看耐温、阻燃与布线规范，无需为动态性能付费。

• 单平面往复弯曲（第七轴地轨、外置拖链、龙门）：选机器人拖链电缆。这类位置只承受往复弯曲，上抗扭机器人电缆属于过度设计，徒增成本。

• 弯曲+扭转复合（J3肘部、J4–J6手腕关节、协作机器人本体）：必须选抗扭型高柔性机器人电缆。用错即表现为断芯、屏蔽撕裂、信号丢失。

• 连续旋转（J6工具法兰、旋转台、卷筒）：需±360°/m以上的超高扭电缆，或改用滑环方案，否则会出现护套起皱、导体迁移。

二、工业机器人线束必须用高柔性电缆的6大原因

1. 高频弯曲：循环次数差一个数量级

结论：普通PVC安装线弯曲寿命通常不足20万次，高柔性电缆可达500万–2000万次，相差1–2个数量级。

六轴机器人关节部位单日往复弯曲可达上万次，年循环量轻松突破百万级。普通柔性电缆弯曲寿命约50万次级；而符合IEC 60228 / DIN VDE 0295 Class 6超细绞合导体（单丝直径0.05–0.08mm）的高柔性电缆，配合短节距分层绞合，弯曲寿命可达500万–2000万次，能够覆盖机器人8–10年的设计使用寿命。

选型提示：索取测试报告时，务必确认弯曲半径、角度、速度、荷重、失效判据五项条件，否则"1000万次"没有可比性。

2. 多轴扭转：拖链电缆最典型的"用错现场"

结论：弯曲时应力沿横截面分布，扭转时应力是绕轴线的螺旋剪切——离缆芯中心越远的芯线被拉得越狠。拖链电缆的绞向、节距、填充都不是为螺旋剪切设计的，抗弯不抗扭。

机器人专用高柔性电缆通过三项结构解决扭转问题：

• 螺旋/反向分层绞合：内外层绞向相反，抵消扭矩，避免内应力堆积；

• 中心抗拉元件：芳纶（凯夫拉）纤维芯维持缆芯几何稳定，吸收螺旋拉伸应力；

• 低摩擦隔离层：PTFE带或弹性填充，让芯线在扭转时可微量滑移"呼吸"。

扭转角怎么算：

每米扭转角（°/m）=关节总扭转角÷该段电缆长度

举例：关节总扭转±270°、电缆段长1.5m，则实际为±180°/m。行业通行做法是电缆标称扭转角≥实际值的1.5倍。目前主流产品标称±180°/m（扭转循环≥1000万次）、±360°/m（≥500万次），重载定制可达±720°/m。

3. 瞬时拉伸：启停冲击需要抗拉结构

结论：机器人高速启停的瞬时惯性拉力与悬空段自重，会让无抗拉结构的电缆导体伸长、端子松脱；高柔性电缆内置芳纶抗拉层，可承受数倍自重拉力。

4. 紧凑空间：外径与弯曲半径的双重约束

结论：高柔性电缆通过薄壁绝缘（TPE/ETFE）+紧凑成缆，外径比普通电缆小15%–30%，动态最小弯曲半径可做到5–10倍外径，适配协作机器人与末端执行器几十毫米的布线空间。

普通电缆为保证电气性能往往绝缘厚、硬度高、最小弯曲半径大，既穿不进去，也容易与机械结构干涉磨损。

5. 强电磁环境：屏蔽必须在动态下依然有效

结论：普通电缆的稀疏编织或单层铝箔屏蔽，经反复弯扭后容易断裂起翘、效能骤降，直接表现为编码器漂移、总线丢包、机器人误动作。

高柔性机器人电缆的动态屏蔽方案：

• 铝箔纵包+高密镀锡铜编织双层屏蔽，编织覆盖率≥85%；

• 编织角随扭转工况优化，弯曲扭转过程中保持闭合，效能衰减控制在5%以内；

• 信号回路采用分屏+总屏结构，保障EtherCAT、Profinet、CAN等总线稳定传输。

6. 恶劣工况：护套决定了实际服役寿命

结论：油污与机加车间选聚醚型PUR，洁净室与低温选TPE，高温与焊渣场景选ETFE/硅橡胶，PVC仅建议静态敷设。

▍对比维度：核心性能/寿命参考/适用场景 聚醚型PUR：耐机油、耐切削液、耐磨、抗撕裂、低温柔韧；在同等动态工况下服役寿命通常明显长于PVC（行业经验约3–5倍，具体以实测为准）；适用于焊接、机加、油污车间与机器人本体，是首选。 TPE：柔软、低温不发硬，可做到低烟无卤；寿命通常优于PVC（行业经验约2–3倍）；适用于洁净室、室内轻型机械手与低温环境。 ETFE/硅橡胶：可耐150℃以上高温、耐强化学溶剂；适用于喷涂、烘烤、焊渣飞溅场景。 PVC：成本最低，但耐油、耐磨、耐候性均弱；仅建议用于静态敷设。

三、高柔性电缆和普通电缆哪个更省钱？算全生命周期账

结论：电缆占线束成本通常不足10%，而一次非计划停机损失数千至上万元/小时——停机一小时的成本，往往就超过整台机器人的线束费用。采购价省下的30%–50%，一次停机就全部吃掉。

▍对比维度：采购成本/更换周期/非计划停机/维护工时/品质风险/安全隐患 普通电缆方案：采购成本低（可省30%–50%）；3–12个月即需更换；非计划停机高频发生，按数千至上万元/小时计；需反复拆机、布线、调试；存在信号漂移→精度下降→不良品上升的连锁反应；面临绝缘老化、短路、设备失控风险。 专用高柔性电缆方案：采购成本较高；更换周期可达5–10年；此类停机大幅压降；基本免维护；信号稳定；风险可控。

根据线缆行业公开测试与多家机器人集成商的维保统计，线束故障中相当比例与电缆选型不当相关；按工况正确选型后，线束相关故障率通常可显著下降（不同工况下改善幅度有差异，以实际验证为准）。

四、工业机器人线束选型7项标准

结论：按"应力类型→导体等级→扭转角→弯曲寿命→护套材质→屏蔽配置→认证验证"七步逐项核对，即可输出一份可直接发给供应商的技术要求。

1. 判应力：先分清纯弯曲/扭转/弯扭复合，决定用拖链电缆还是抗扭机器人电缆。
2. 导体等级：动态关节选IEC 60228 Class 6，固定段可选Class 5。
3. 扭转角：按公式算±°/m，留1.5倍余量，认准"Torsion / Robotics"标识。
4. 弯曲寿命：按年循环量×1.5倍选，手腕关节建议≥1000万次。
5. 护套材质：油污选PUR，洁净室选低烟无卤TPE，高温选ETFE/硅橡胶。
6. 屏蔽配置：动力回路单层编织即可，编码器与总线必须双屏（分屏+总屏），屏蔽层360°搭接接地。
7. 认证与验证：UL / CE / RoHS基础上，要求提供TÜV 2 PfG 2577、ISO 10991、TICW 21—2019或UL RP 5770等第三方测试报告。

五、三个最常见的选型误区

误区一："手感软就能抗扭" ——结构大于材质。硅胶线很软，但没有抗扭绞合结构，扭转寿命极短。

误区二："拖链电缆可以替代机器人电缆" ——拖链电缆的螺旋结构正是扭转的致命弱点。

误区三："不转满360°就没事" ——即便±45°的高频往复扭转，若无抗扭结构，金属疲劳同样迅速累积。

六、FAQ（常见问题）

Q1：工业机器人线束可以用普通拖链电缆替代吗？

A：不能用在含扭转的关节上。拖链电缆只针对单平面弯曲优化，未做扭转验证；用在J4–J6手腕关节上，典型失效是导体迁移、绝缘开裂、屏蔽撕裂，往往数周至数月就出问题。仅第七轴地轨、外置拖链等纯弯曲位置可以使用。

Q2：高柔性电缆和普通柔性电缆的区别是什么？

A：核心区别在于导体等级与成缆结构：高柔性电缆采用Class 6超细绞合导体、反向退扭绞合、中心抗拉元件与动态优化屏蔽，弯曲寿命与抗扭能力比普通柔性电缆高一个数量级。

Q3：扭转角±180°/m是什么意思？

A：指每米电缆可反复承受的扭转角度。计算方式为「关节总扭转角÷该段电缆长度」，选型时需保证电缆标称值不低于实际值的1.5倍。

Q4：机器人本体电缆和第七轴拖链电缆选型一样吗？

A：不一样。本体电缆走弯扭复合工况，必须选抗扭型；第七轴地轨、外置拖链只承受往复弯曲，用拖链电缆即可，上抗扭电缆属于成本浪费。

Q5：油污车间应该选什么护套？

A：优先选聚醚型PUR护套，耐机油、耐切削液、抗撕裂，耐磨性是PVC的数倍；有洁净或低烟无卤要求时选TPE；高温或焊渣场景选ETFE/硅橡胶。

Q6：为什么供应商都标"1000万次"，实际寿命却差很多？

A：因为测试条件不同。必须核对测试报告中的弯曲半径、角度、速度、荷重、温度与失效判据，条件不一致时数字没有可比性。

工业机器人线束采用高柔性电缆，不是"过度配置"，而是由三维复合运动、控制精度与工况环境共同决定的必然选择。真正省钱的选型逻辑不是压低采购单价，而是让电缆的寿命等级与机器人的运动工况精确匹配——纯弯曲不花冤枉钱，含扭转必须留足余量。
