机器人线束护套材料怎么选？可以先记住这句话：固定段看成本与阻燃，拖链段看弯折与耐磨，关节段看弯曲和扭转，高温及特殊介质环境再单独选材。

PVC、TPE、PUR/TPU、硅橡胶没有绝对的“高端”和“低端”。材料用对位置，普通方案也能稳定工作；材料与运动方式不匹配，价格再贵也可能提前开裂。

同样标着PUR护套，为什么有的线束能长期运行，有的却在机器人手腕处很快出问题？答案往往藏在材料之外。

一、护套只是“外衣”，运动方式才决定它受什么罪

1.固定布线：不必为用不到的性能买单

控制柜、桥架和机器人基座固定段，主要面对装配弯折与长期老化。这里更值得关注的是阻燃、耐候、尺寸稳定和成本，常规PVC通常就有发挥空间。

2.拖链往复：磨穿和疲劳才是重点

线束在拖链里反复弯曲，护套既要耐疲劳，也要经得住摩擦。拖链内过度挤压、不同线束相互干涉，同样会缩短寿命。填充、分隔和弯曲半径应按拖链及电缆供应商的要求设计，不能硬塞。

3.机器人关节：会弯，不代表会扭

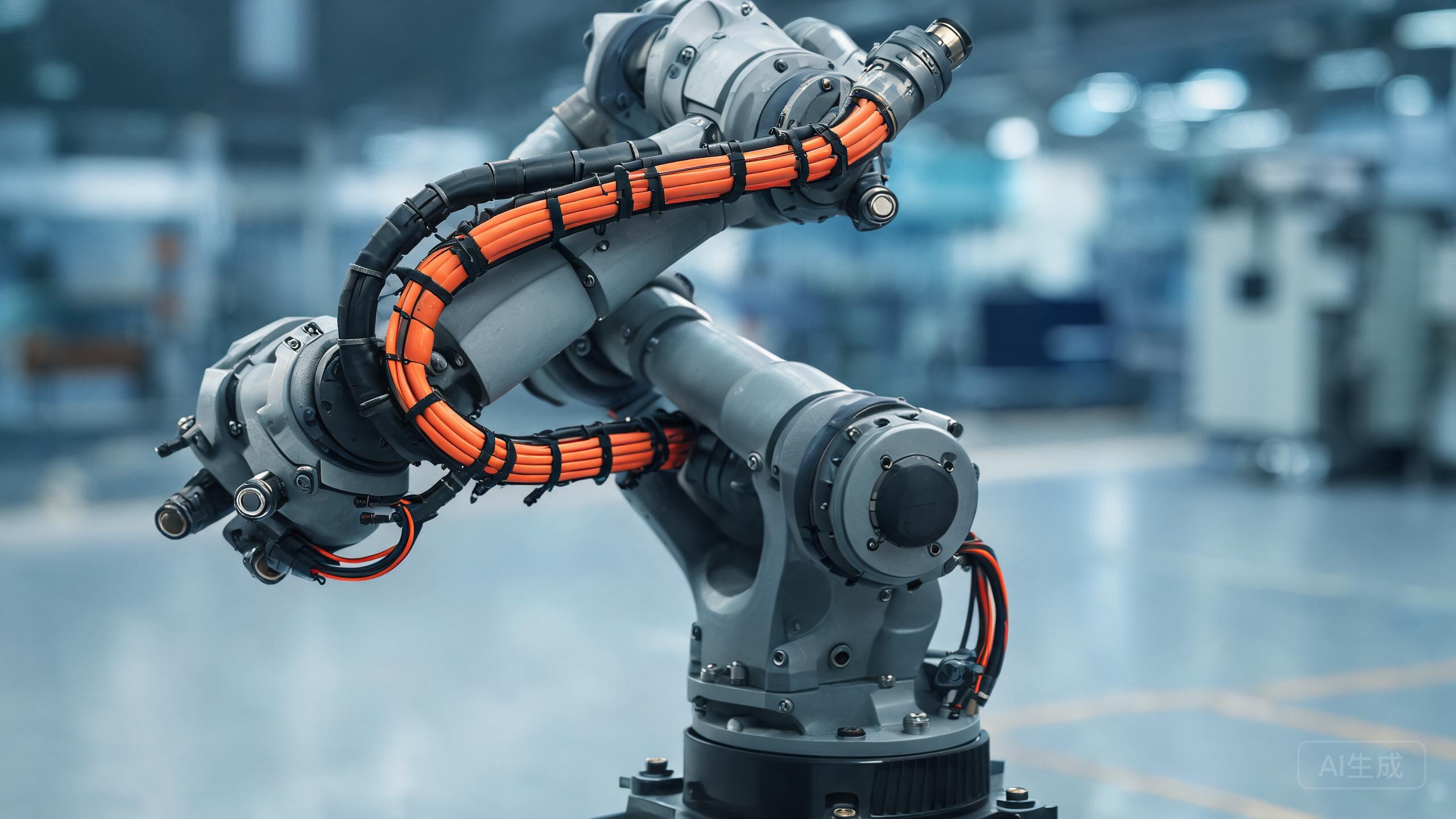

六轴机器人手腕段可能同时承受弯曲、扭转和拉伸。普通拖链电缆即使很软，也不等于适合这种复合运动。导体绞合、抗拉元件、屏蔽结构和护套必须一起考虑。

4.末端执行器：软，还要装得下

末端空间紧凑，动作又快，外径和重量都会影响装配与运动。护套不是越厚越保险，多出来的厚度可能增加弯折阻力，也可能让连接器密封和固定结构难以匹配。

二、五类护套材料，各自擅长什么

1.PVC：预算友好，但不是“低端”代名词

PVC加工成熟、成本较低，阻燃配方选择多，适合固定连接和低频运动。改性PVC也能用于部分动态电缆，只是不能只看“高柔性”宣传，成品弯折试验才是判断依据。

2.TPE：名字一样，性能可能差很远

TPE不是单一配方，而是一大类热塑性弹性体。柔软、轻量化和低温性能可以做得较好，也容易开发无卤方案；耐油、耐磨和耐温能力则要看具体体系。采购时只写“TPE护套”，给供应商留下的发挥空间太大了。

3.PUR/TPU：动态场景常用，但还要继续分

这类材料通常兼顾耐磨、抗撕裂和耐油，常用于拖链与机器人动态线束。电缆行业所说的PUR护套，实际常采用热塑性聚氨酯体系，不必把PUR和TPU简单理解成两种等级。

真正值得追问的是聚酯型还是聚醚型。可以记一句便于沟通的口诀：干、磨、油，优先评估聚酯型；水、冷、湿，优先评估聚醚型。

聚酯型通常在机械强度和耐矿物油方面更有优势；聚醚型通常更重视耐水解、低温和湿热环境适应性。这是选材方向，不是免测通行证，具体仍要看材料牌号与介质试验。

4.硅橡胶：耐温突出，别顺手把它塞进高速拖链

硅橡胶柔软，耐高低温性能突出，适合热辐射、低温或需要柔软弯折的位置。耐磨、抗撕裂和耐油通常不是它的强项，用于高速摩擦段前需要充分验证。

5.氟塑料：特殊工况的补位选手

面对高温、化学腐蚀或薄壁设计需求，可以评估ETFE、PTFE、FEP等材料。不过，不同品种的柔韧性和加工难度差别不小，成本也更高。工程上还会采用氟塑料绝缘搭配其他外护套，而不是所有性能都交给一层材料解决。

三、真正容易被漏掉的，是现场这些“小事”

1.接触介质：只写“耐油”远远不够

液压油、切削液、润滑脂和清洗剂不是一回事，飞溅、冲洗和长期浸泡也不是同一种考验。提供实际介质名称，必要时拿现场液体做相容性试验，比笼统问“耐不耐油”可靠得多。

2.工作温度：短时耐受不等于长期工作

低温可能让护套变硬，高温会加速老化；短时耐受温度不能直接当成长期工作温度。供应商标注的温度范围，也要对应具体产品结构和试验依据。

3.特殊环境：老化来源不止温度

户外还要考虑紫外线、臭氧和湿热，焊接工位要防飞溅与热辐射，食品和医药设备则绕不开清洗剂与冲洗频率。人工加速老化试验可以用于比较材料，但试验小时数不能直接换算成户外寿命。

四、采购图纸别只写“PUR高柔线”

1.运动条件

写清行程、速度、加速度、弯曲半径、扭转角度及寿命目标。最小动态弯曲半径不宜直接套用固定倍数，应以成品电缆经过验证的规格为准。

2.环境条件

补充长期工作温度、低温启动温度、接触介质及接触方式，避免供应商只按常温、无油环境选材。

3.装配条件

明确外径公差、拖链分隔、应力释放、屏蔽和连接器密封要求。护套厚度、电缆外径与端部结构需要一起核对。

4.合规要求

阻燃、无卤、低烟以及RoHS、REACH等要求应分别写清。无卤、低烟、阻燃不是同一个概念，不能打包写成一句“环保阻燃”。

5.分段用材

不同区域可以采用不同材料，但应按组件和连接点合理分区，不宜为了分段选材在运动段随意拼接——每增加一个接头，也可能增加一个新的故障点。

五、看到“百万次弯折”，先问供应商五个问题

1.问清试验条件

①弯曲半径多大？②测试速度多快？③有没有叠加扭转？④试验时接触什么介质、温度多少？⑤达到什么状态才算失效？

这五项不说清，“百万次”和“千万次”很难直接比较。室温、无油、纯弯曲条件下得到的数据，也不能直接换算成机器人现场寿命。

2.还原真实动作

打样验证应尽量还原真实工况：拖链段做往复弯曲，关节段加入扭转，存在油液或清洗剂的设备在介质处理后复测。

除了观察护套是否开裂、发白、发黏和分层，还要检查导体、绝缘与屏蔽层是否正常。

3.正确使用试验标准

低温弯曲和低温冲击可分别参考IEC 60811-504与IEC 60811-506，具体试验条件和合格判据，则按适用产品标准与项目要求确定。

把运动参数、介质清单和寿命目标一起发给供应商，通常比只问一句“有没有PUR机器人线”更容易得到可靠方案。
