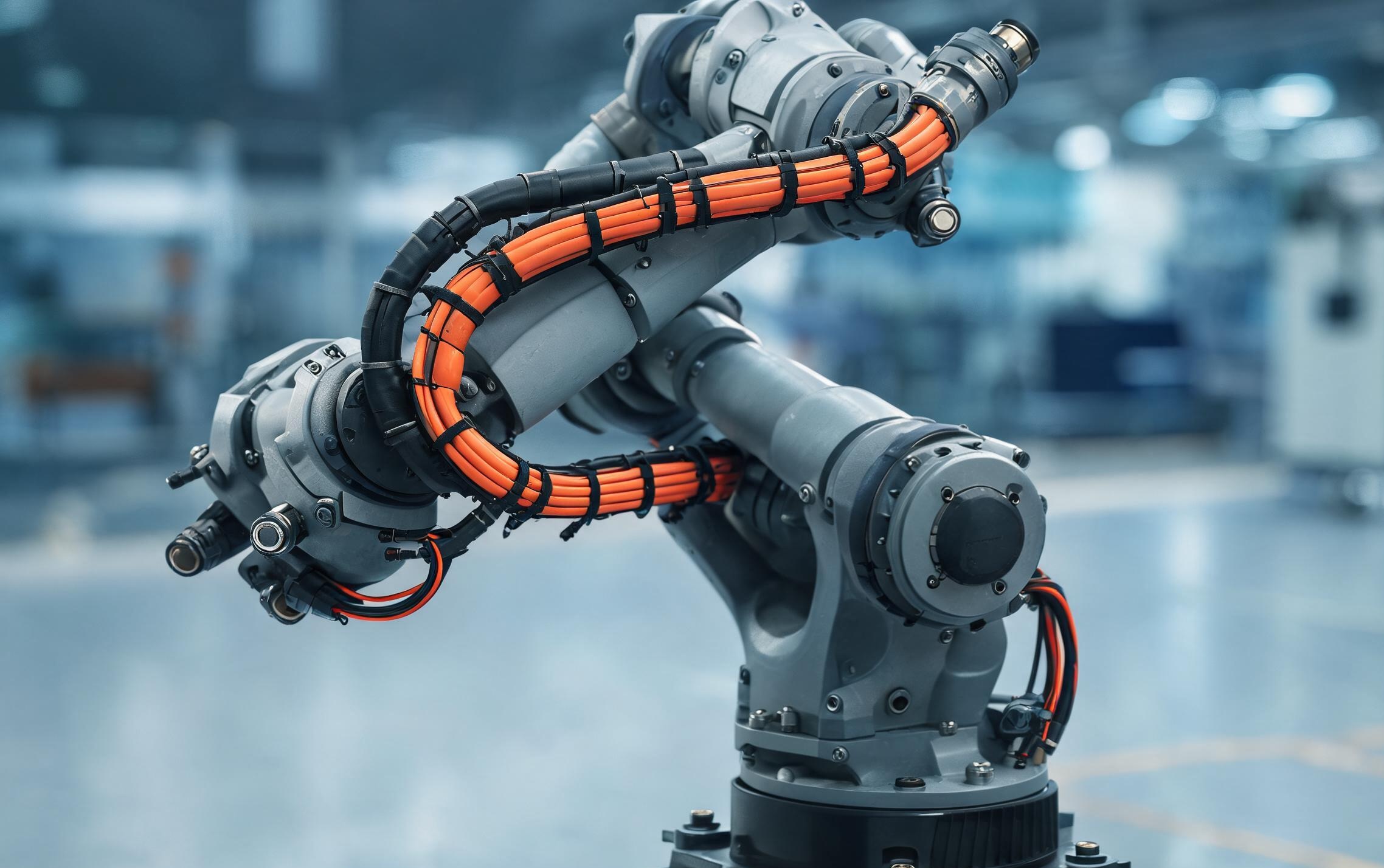

机器人线束定制过程中，接线定义错误是比较容易被忽视的问题。连接器能够正常插入，不代表内部针位一定匹配；线缆颜色相同，也不代表两端接线关系完全一致。如果前期没有确认接口定义，等到线束定制厂家完成甚至设备装配后才发现错误，就可能产生返工和额外成本。

机器人线束定制需要把连接器型号、针位排列、导线规格和接线关系对应起来，确保加工图纸与设备实际接口一致。

一、机器人线束定制为什么要重视接线定义？

机器人设备内部通常存在动力、控制和信号等不同线路。不同线路承担的功能不同，对导线规格、端子类型和连接方式也有不同要求。

如果接线定义不准确，可能出现以下问题：

• 电源正负极接反，影响设备正常供电；

• 信号线路针位错误，造成反馈异常或通信故障；

• 接地与屏蔽连接不符合设计要求，增加干扰风险；

• 连接器外形相同，但内部针位排列不同，导致无法直接替换。

尤其是已有设备需要更换线束时，不能只按照旧线束的外观和导线颜色进行复制，必须核对实际接线关系。

二、机器人线束接线定义需要确认哪些内容？

连接器型号与接口方向

需要明确连接器的品牌、型号、公母端、安装方式及插合方向。对于同系列连接器，还应核对具体芯数、键位和接口版本。

针位图的观察方向也很重要。部分资料采用插合面视图，部分采用接线端视图，如果方向理解错误，就可能出现针位左右颠倒的问题。

针位与导线功能对应关系

建议建立清晰的针位定义表，将每个接触件对应的导线功能、颜色和线缆规格记录下来。

例如：

以上仅为示意，实际针位与功能必须以设备电气图纸和接口资料为准，不能直接套用。

导线与端子是否匹配

端子需要与导线截面积、导体类型及连接器结构相匹配。线径过大可能无法正确装入端子，线径过小则可能影响压接质量。

对于压接式端子，还需要确认对应压接工具和加工参数；焊接式结构则需要遵循相应的焊接要求。

三、机器人线束定制如何避免针位接错？

比较有效的办法，是在加工前形成一份双方确认的接线表。

接线表应包含连接器型号、针位编号、导线颜色、线径、线路功能以及两端对应关系。遇到多分支线束，还要标明各支路的连接位置，避免不同线路混淆。

对于复杂接口，建议同时提供连接器针位图和设备电气原理图。仅凭一张连接器正面照片，通常不足以判断完整接线关系。

如果客户提供的是原装线束样品，也应检查两端连接器的针位和导线对应关系。线束经过维修或改装后，原有颜色与接线定义未必仍然一致。

四、线束加工完成后需要检查什么？

接线定义确认后，还需要通过成品检查验证加工结果。

导通检查： 核对两端针位是否按照接线表正确连接，检查是否存在断路或错接。

短路检查： 确认不应相连的线路之间没有异常导通。

绝缘检查： 根据产品要求进行绝缘电阻或耐压测试。

外观与装配检查： 检查端子压接、连接器装配、线序标识和线束外观。

对于通信或编码器类线路，还应根据具体接口要求安排相应的信号验证，不能只凭普通导通测试判断线路完全符合使用要求。

五、丰联达机器人线束定制配套服务

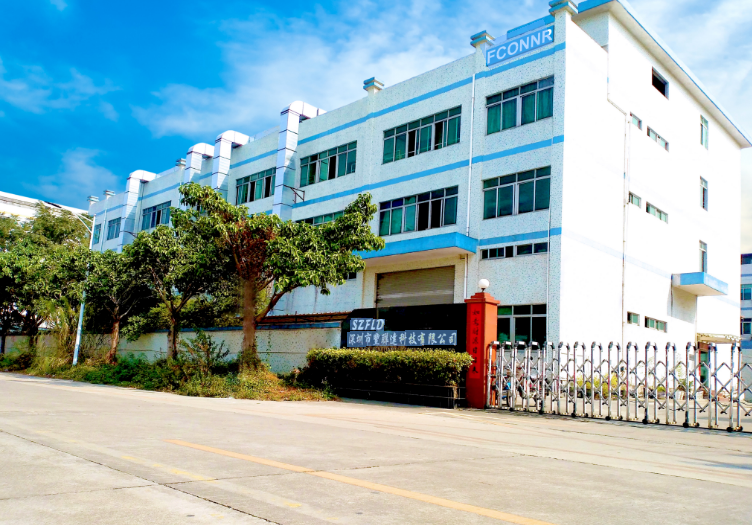

深圳市丰联达科技有限公司成立于2003年，主营线束与连接器相关产品的研发、生产、销售及定制服务。

针对机器人及自动化设备的线束定制需求，丰联达可根据客户提供的图纸、实物样品或指定物料，沟通接线定义、连接器配置、导线规格和加工要求。

对于没有完整图纸的项目，也可以先提供现有线束样品或接口资料，再确认针位关系和具体加工方案。

机器人线束定制咨询： 可通过丰联达官网“自由定制”栏目提交图纸或样品，沟通来图加工、来样加工及配套需求。

六、机器人线束接线定制常见问题

问：连接器型号一样，接线定义就一定相同吗？

不一定。同型号或外形相似的连接器，也可能因为设备设计不同而采用不同针位定义。替换前需要核对接口资料。

问：机器人线束定制可以按照客户提供的接线表加工吗？

可以。建议同时提供连接器型号、针位排列、导线规格和线路功能，避免因资料不完整造成理解偏差。

问：没有接线图，能不能按照原装线束定制？

可以先提供原装线束样品进行评估。具体需要确认两端接口、针位关系、导线规格和线束结构，再确定加工资料。

机器人线束接线定义看似只是针位和导线的对应关系，却直接关系到设备接口能否正确连接。提前确认连接器型号、针位方向、线路功能和端子规格，可以减少加工错误和装配返工。

丰联达提供线束与连接器定制配套服务。有机器人线束来图加工、来样定制或特殊接口配套需求，可通过官网自由定制栏目提交资料，进一步沟通具体方案。
